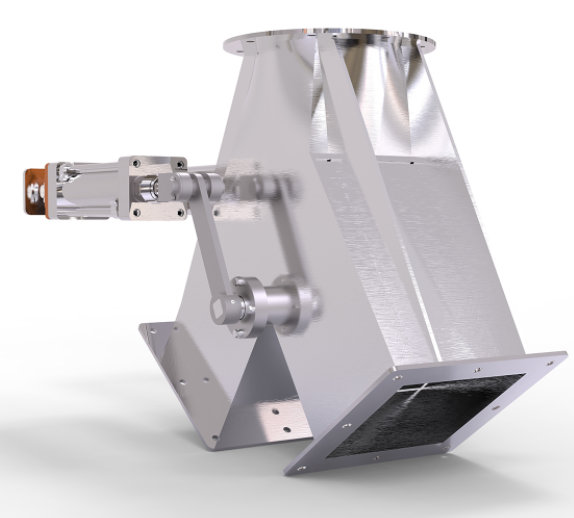

三通換向閥的工作原理

      三通換向閥主要由閥體、閥板、上密封、下密封、電磁閥、氣缸、過濾器、行程開關等零件組成，閥體上設有進一條進氣管道和兩條初期管道或兩條進氣管道和一條初期管道，工作時電磁閥的失電和得電來控制氣缸內氣體壓力的變化來帶動氣缸活塞作往復運動，從而使連接在活塞桿上的兩塊閥板作上下移動來控制出氣口的關閉和開啟，當需要甲乙出氣管道開啟時，甲乙電磁閥得電，反之如甲乙電磁閥失電則出氣管關閉。

      三通換向閥結構特點

      三通換向閥能實現先關后開，作為煤氣換向閥使用時，能避免換向過程中煤氣與煙氣互串情況，且可使煤氣換向損為零。三通換向閥可裝于爐子兩側接近燒嘴處，與大型四通閥相比，管路較短，可減少燃?xì)鈸Q向時的管道損失。三通換向閥為雙通道并列布置，工三通道，一為空氣入口，另一通道為煙氣出口，再另一通道連接燒嘴蓄熱室，具有一些密封補償性能，因此密封可靠。
